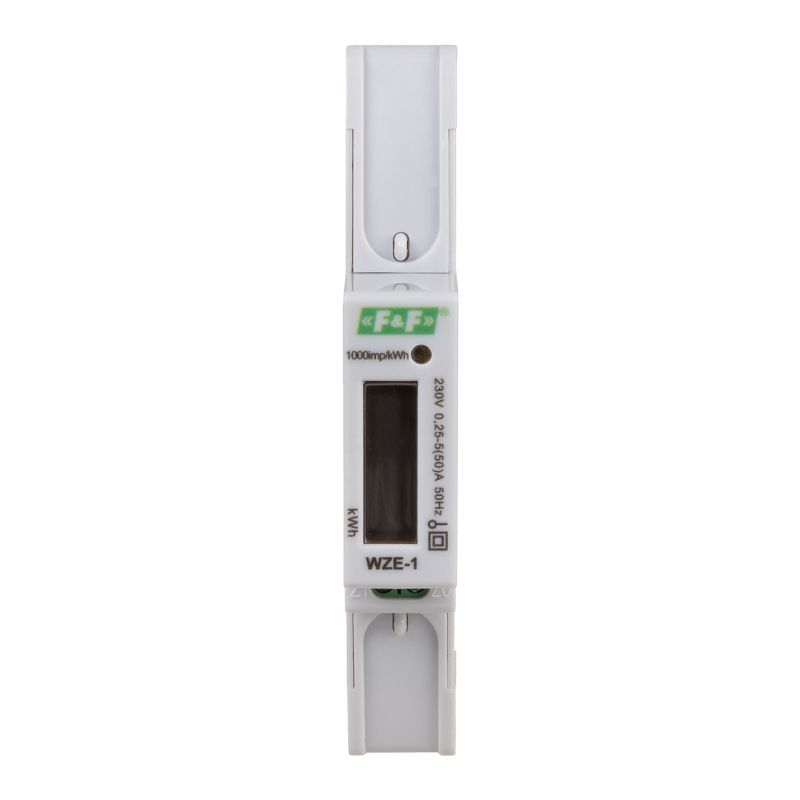

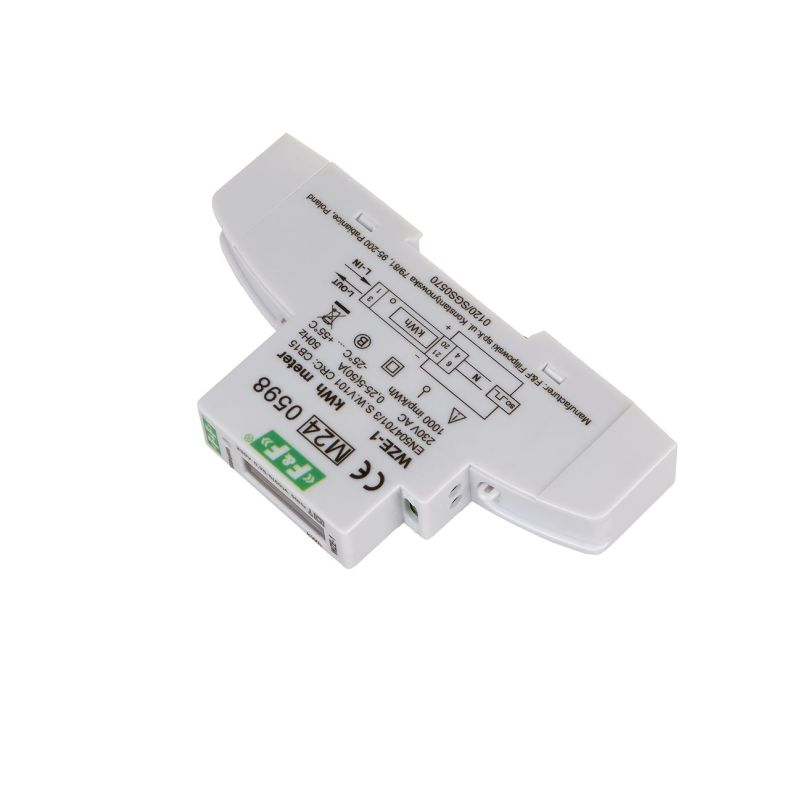

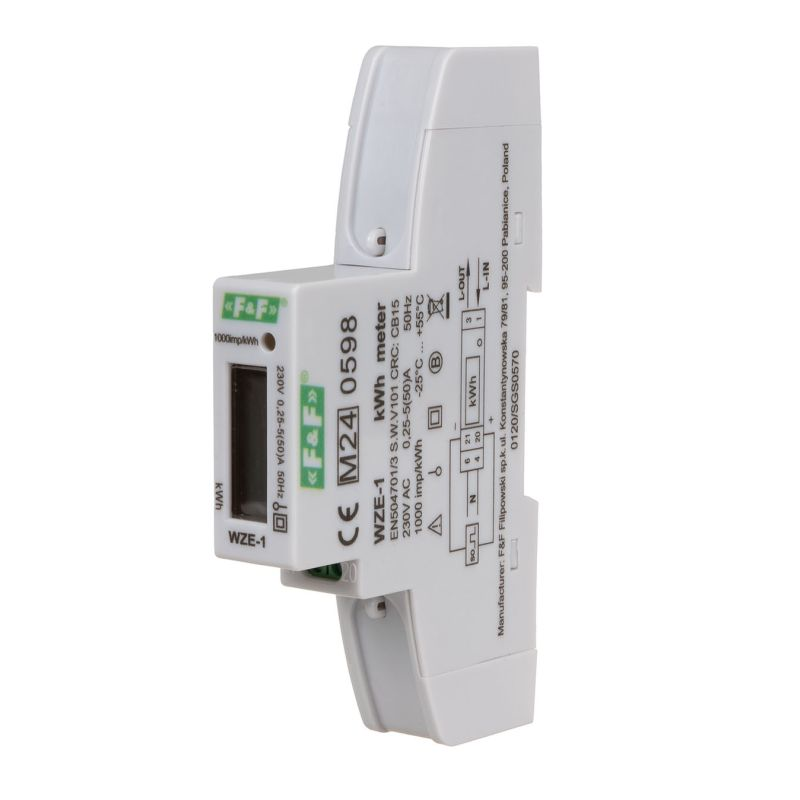

^{Licznik jednofazowy zużycia energii elektrycznej z wyświetlaczem LCD. Prąd 45 A.
WZE-1 jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Licznik posiada certyfikat zgodności z MID.}

Działanie

^{Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.
Pobór energii sygnalizuje pulsowanie diody LED. Liczba impulsów jest przeliczana na energię pobraną.
Jej wartość wskazywana jest  na segmentowym wyświetlaczu LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10 Wh).}

Zgodność:

Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0570

^{Uwaga!
Wzorcowany jednofazowy licznik zużycia energii elektrycznej WZE-1 posiada wyjście impulsowe SO+ - SO-.
Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) impulsy generowane przez wskaźnik.
Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.}

^{Dane techniczne:}

^{Typ: jednofazowy
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 230 V AC, 50 Hz
Prąd bazowy: 0,25÷5 A
Prąd maksymalny: 50 A
Minimalny prąd mierzony: 0,02 A
Pobór własny licznika: 8 VA; 0,4 W
Zakres wskazań liczydła: 0÷99999,99 kWh
Stała licznika: (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania: LED czerwona
Wyjście impulsowe SO+ SO-: otwarty kolektor
Napięcie podłączenia SO+ SO-: maks. 27 V DC
Prąd podłączenia SO+ SO-: maks. 27 mA
Czas impulsu SO+ SO-: 90 ms
Klasa dokładności: B
Długość przewodu SO+ SO-: maks. 20 m
Przyłącze: zaciski śrubowe 6,0 mm²
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20}
