Certyfikat MID    /      Gwarancja 5 lat

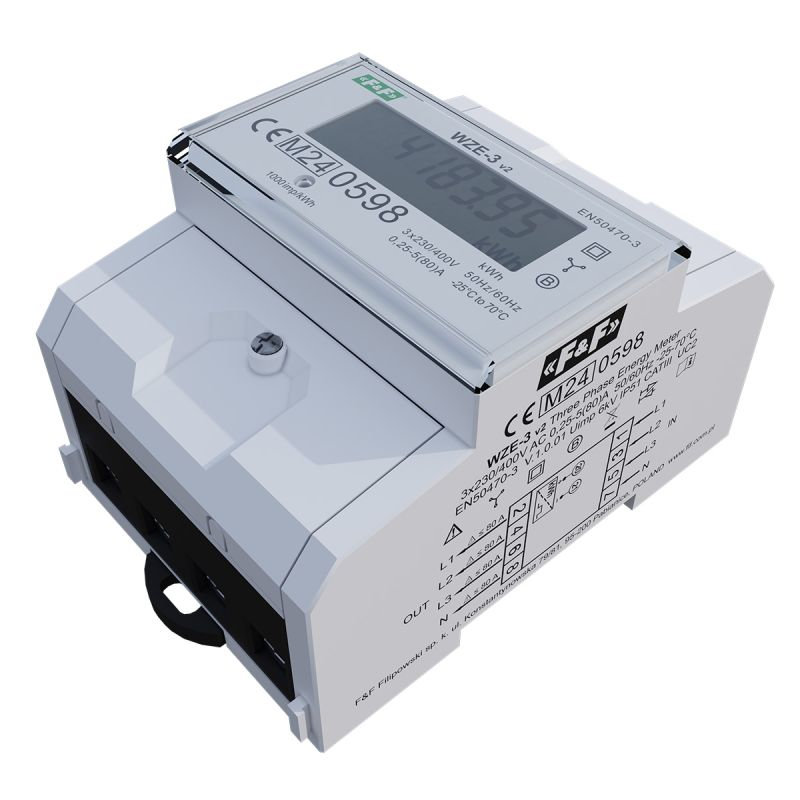

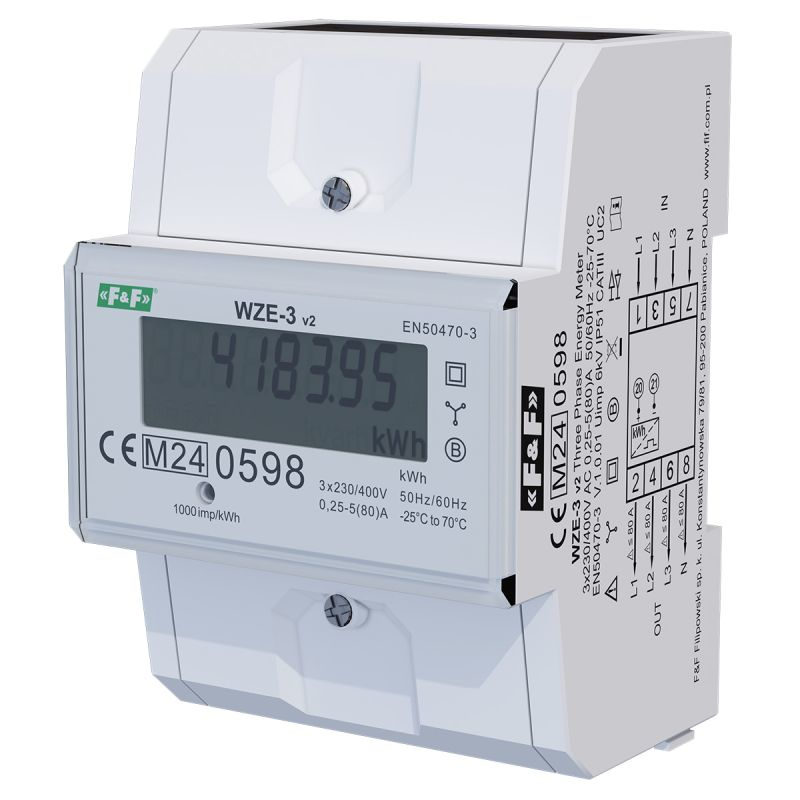

^{Licznik WZE-3 v.2 jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Posiada certyfikat MID.}

Działanie:

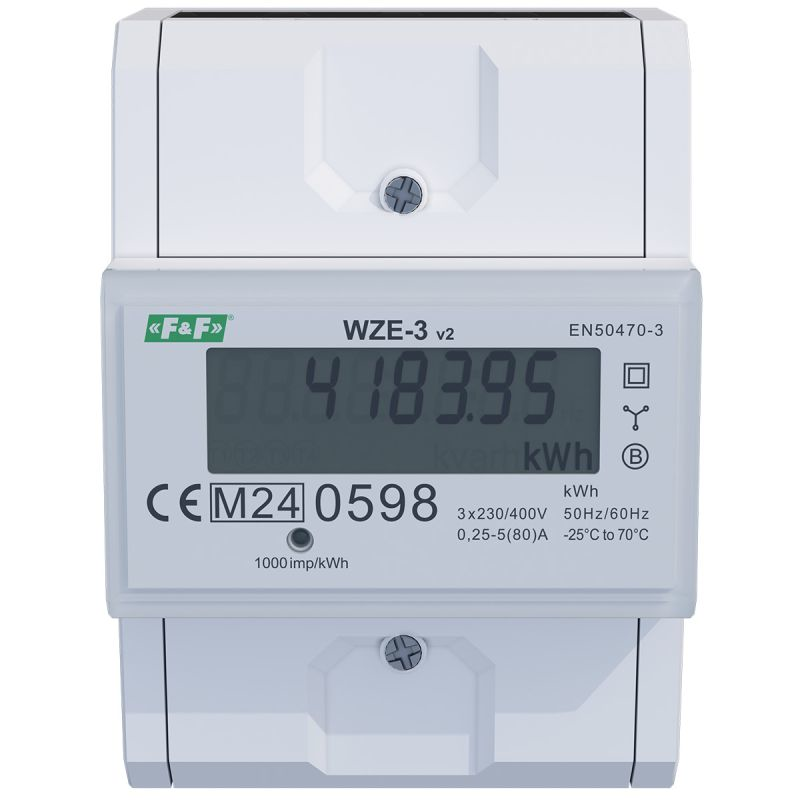

<sup>Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii sygnalizowany jest miganiem diody LED (1000imp/kWh) przeliczany jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Zgodność:</sup>

^{Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/24/033}

^{Uwaga!

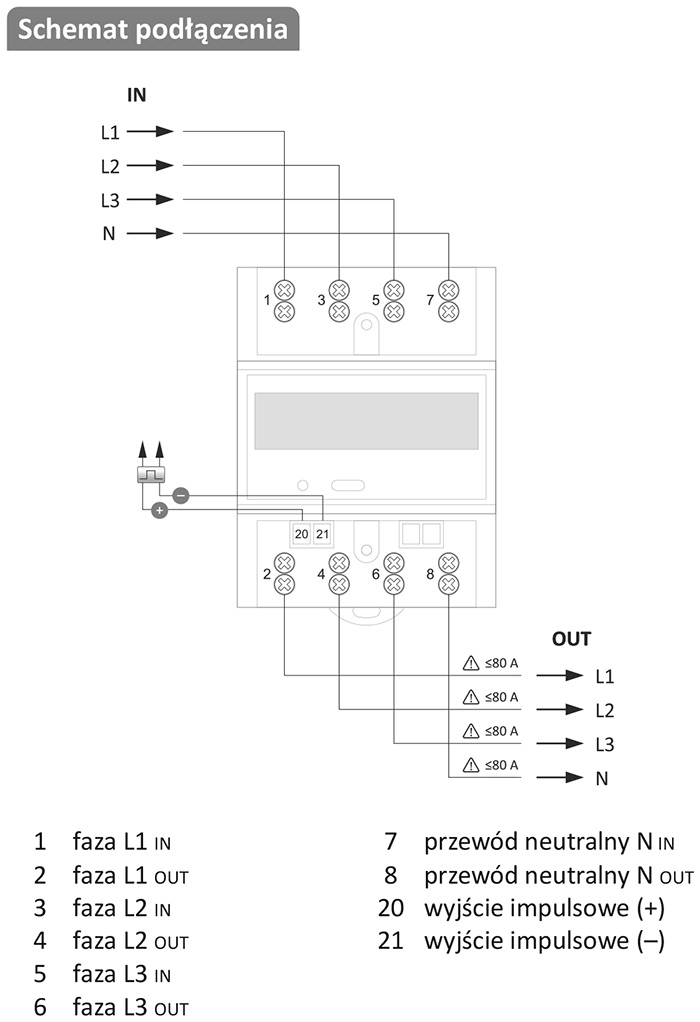

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.}

DANE TECHNICZNE:

^{Prąd znamionowy (In): 5 A
Maksymalny prąd (Imax): 80 A
Model: Pomiar bezpośredni
Pomiar profilu obciążenia: Nie
Blokada cofania licznika: Tak
Legalizowany: Tak
Szerokość wyrażona liczbą modułów: 4,5
EDL40/EEC40: Nie
Z blokadą kodem: Nie
Napięcie znamionowe (Un) N-L: 160-265 V
Napięcie znamionowe (Un) L-L: 230-230 V
Zakres częstotliwości: 50-50 Hz
Liczba impulsów: 1000-1000 imp/kWh (kvarh)
Typ licznika: Elektroniczny
Liczba faz: Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej: Moc czynna
Odpowiednie do: Pobór
Liczba taryf licznika: Jednotaryfowy
Dopuszczenie: MID (Measuring Instruments Directive)
Wyjście impulsowe: Elektryczny
Rodzaj wyjścia impulsowego: S0
Rodzaj wskaźnika; Cyfrowy
Sposób montażu: Adapter szyny DIN
Stopień ochrony (IP): IP20}

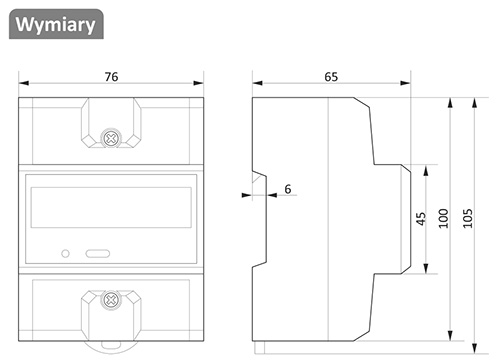

^WYAMIARY:

^{Liczba pozycji licznika: 8
Wysokość: 100 mm
Głębokość: 65 mm
Szerokość: 75 mm
Pobór mocy: 2 W
Klasa dokładności: B}

^{F&F Filipowski sp. k. oświadcza, że urządzenie jest zgodne z wymaganiami Dyrektyw niskonapięciowej LVD 2014/35/UE oraz kompatybilności elektromagnetycznej EMC 2014/30/UE.
Deklaracje zgodności MID i CE, wraz z odwołaniami do norm w odniesieniu do których deklarowana jest zgodność, znajduje się na stronie: www.fif.com.pl na podstronie produktu.}

^{OGÓLNE WARUNKI BEZPIECZEŃSTWA PRACY:}

^{» Przed montażem miernika należy dokładnie przeczytać instrukcję.
» Miernik powinien być instalowany i obsługiwany przez wykwalifikowany personel, zaznajomiony z jego budową, działaniem oraz związanymi z tym zagrożeniami.
» Nie instalować miernika, który jest uszkodzony lub niekompletny.
» Użytkownik odpowiada za odpowiednie uziemienie układu, odpowiedni dobór, zainstalowanie i sprawność innych urządzeń podłączonych do miernika, w tym urządzeń zabezpieczających, takich jak: wyłączniki nadmiarowo-prądowe, różnicowo-prądowe oraz przeciwprzepięciowe.
» Przed podłączeniem napięcia zasilania upewnić się, że wszystkie przewody podłączone są prawidłowo.
» Bezwzględnie przestrzegać warunków eksploatacji miernika (napięcie zasilania, wilgotności, temperatura).
» W celu uniknięcia porażenia prądem lub uszkodzenia miernika przy każdej zmianie układu połączenia wyłączyć napięcie zasilania.
» Nie dokonywać samodzielnie żadnych zmian w urządzeniu. Grozi to uszkodzeniem lub niewłaściwą pracą miernika, co prowadzić może do zagrożenia dla osób obsługujących. W przypadkach takich producent nie ponosi odpowiedzialności za wynikłe zdarzenia oraz może odmówić udzielonej gwarancji na miernik w przypadku zgłoszenia reklamacji.}
