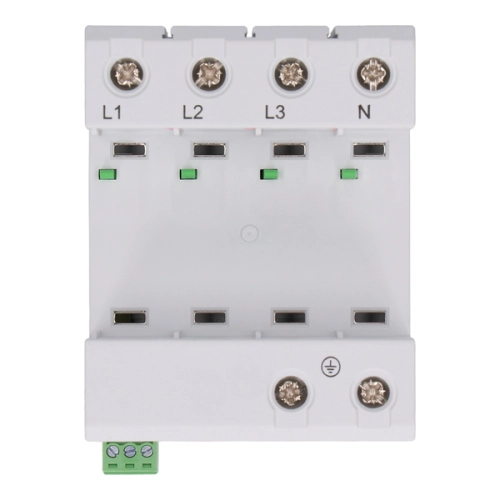

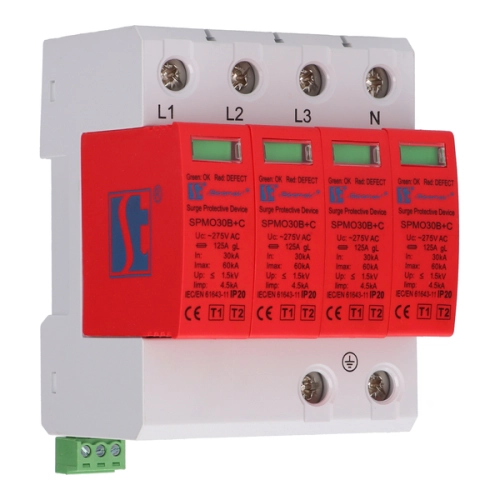

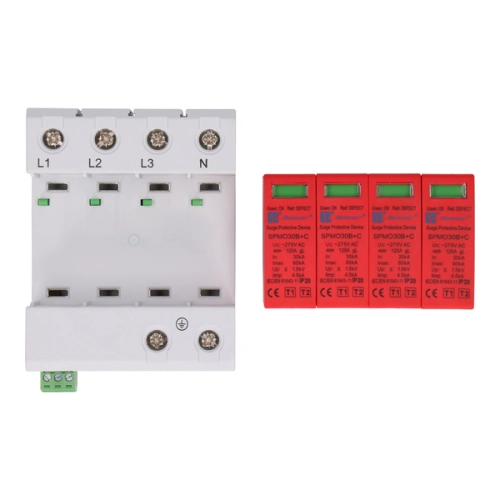

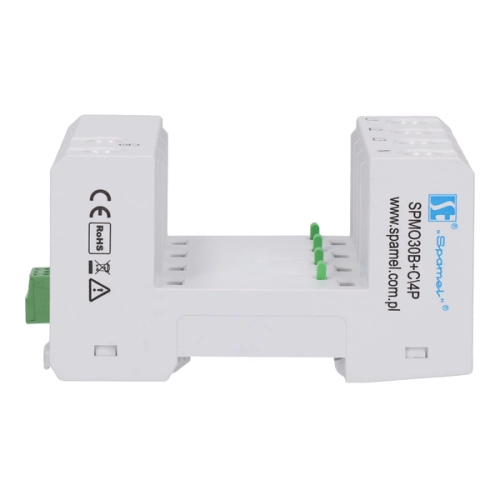

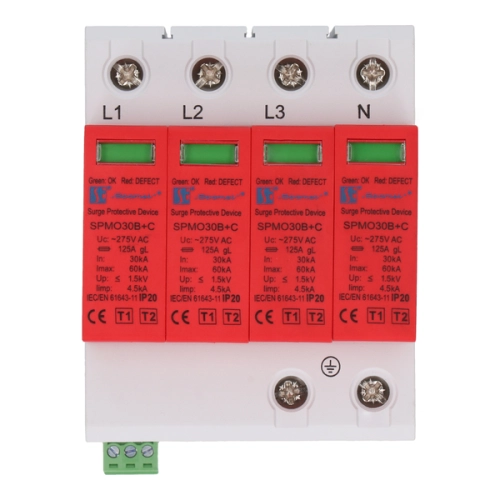

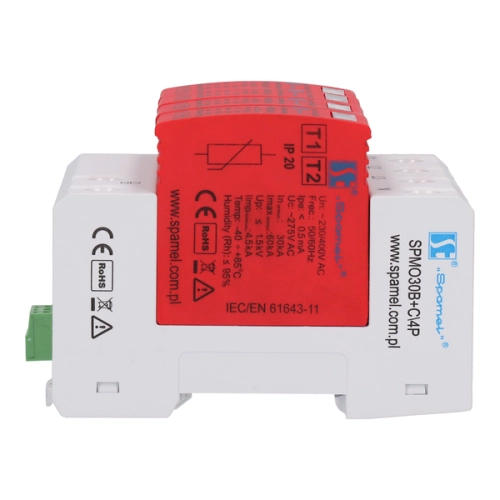

Warystorowy ogranicznik przepięć typ 1+2 SPAMEL

Warystorowy ogranicznik przepięć typ 1+2 (klasa B+C) czterobiegunowy

kod producenta: SPMO30B+C\4P
EAN: 5907723301634

Karta katalogowa PDF

Instrukcja obsługi

Ograniczniki serii SPMO firmy Spamel znajdują swoje zastosowanie w rozdzielnicach elektrycznych mieszkań, budynków jednorodzinnych oraz niewielkich budynków użytkowych.

Ograniczniki służą ochronie instalacji elektrycznych zapobiegając przenikaniu prądów udarowych do linii zasilającej.
Zgodne z normą IEC/EN 61643-11. Produkt został przebadany w Instytucie Fizyki Plazmy i Mikrosyntezy.

Dane techniczne:

^{Ogranicznik przepięć: Typ 1+2, Klasa I+II
Typ sieci: TN-S/TN-C
Napięcie znamionowe AC Un: 230/400 V
Największe napięcie trwałej pracy AC Uc: 275 V
Napięciowy poziom ochrony Up: ≤ 1,5 kV
Nominalny prąd wyładowczy In (8/20μs): 30 kA
Maksymalny prąd wyładowczy Imax: (8/20μs): 60 kA
Udarowy prąd wyładowczy Iimp (10/350μs): 4,5 kA
Prąd upływu IPE: < 0,5mA
Prąd zwarciowy ISCCR: 20 kA
Maksymalny dodatkowy bezpiecznik: 125 gL/gG
Częstotliwość: 50/60 Hz
Rezystancja izolacji RISOL: > 10³ MΩ

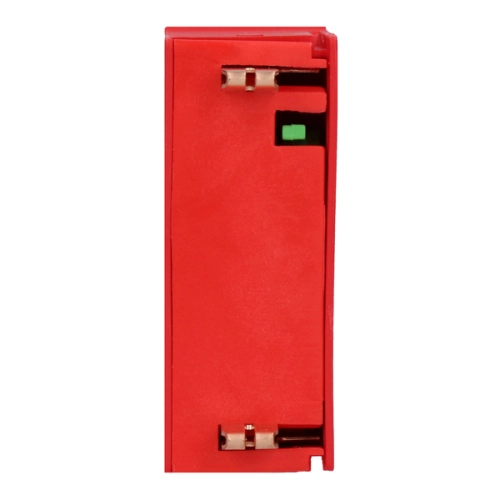

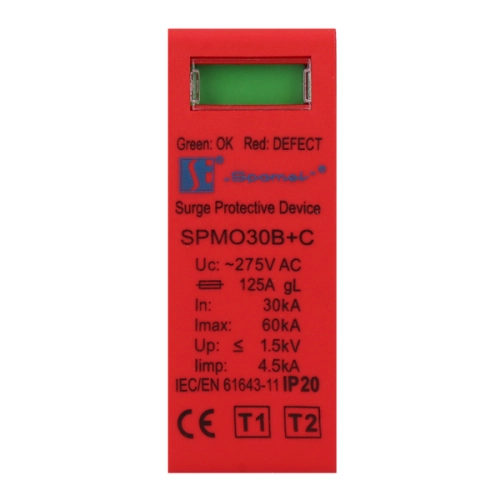

Stan wkładki: zielony – OK, czerwony - brak ochrony
Moment dokręcania zacisków: 2,0 Nm
Przekrój przewodów przyłączeniowych (sztywny, giętki): 6...35 mm² / 4...25 mm²
Zdalna sygnalizacja uszkodzenia: tak
Stopień ochrony: IP20
Temperatura pracy: -40°C...+85°C
Dopuszczalna wilgotność Rh: ≤ 95%

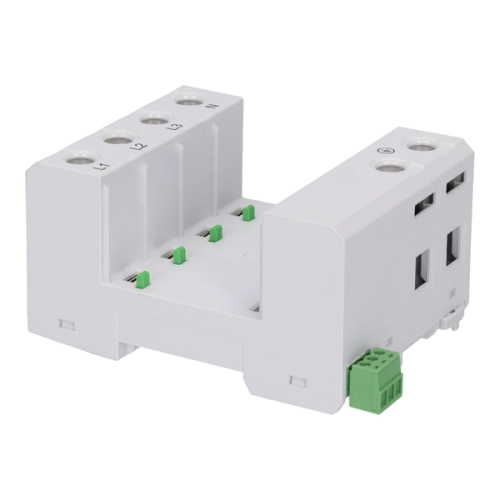

Sposób montażu: do szyny TH35
Materiał podstawy: PA6, Test Palności UL94-V0

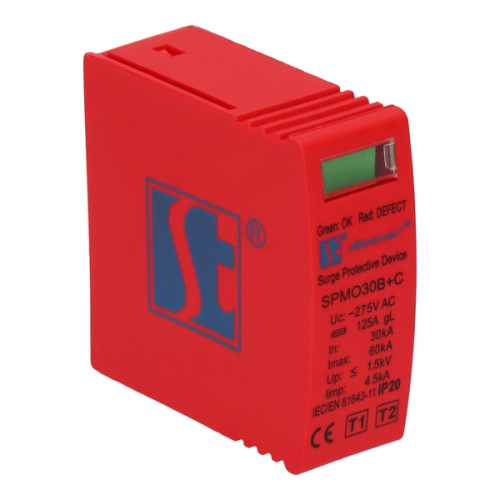

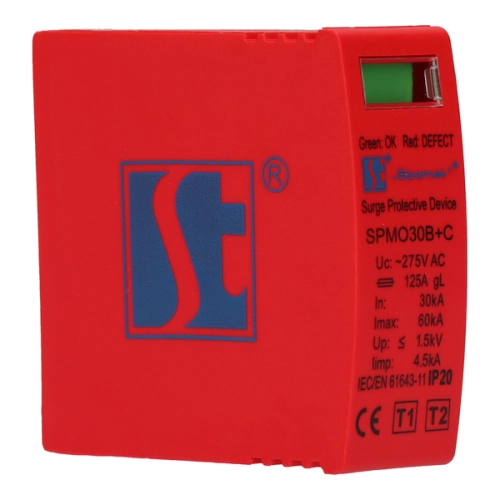

Materiał wkładki: PBT, Test Palności UL94-V0
Miejsce instalacji: Tylko do użytku wewnątrz pomieszczeń}
