Dwurodzinny wideodomofon 7" lustrzany 2-przewodowy Legrand 369220 369225

Zestaw wideodomofonowy dwurodzinny

z 7" wyświetlaczem

(nr kat. 369220 369225)

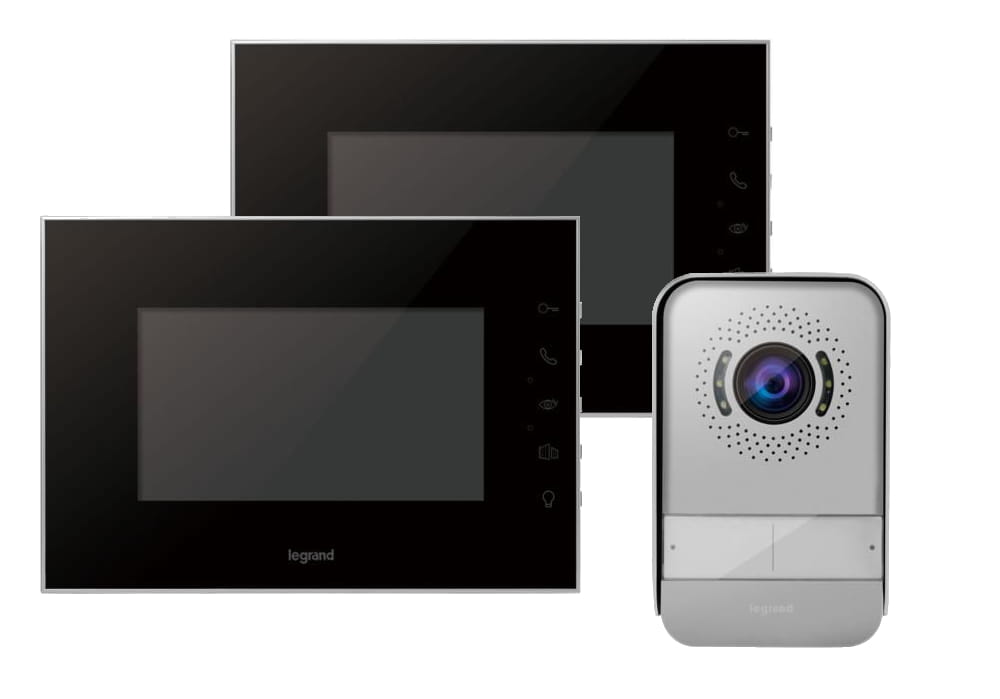

 Zestaw wideodomofonowy dwurodzinny składający się z dwóch monitorów i zewnętrznego panela z możliwością rozbudowy do sześciu wideomonitorów z funkcją interkomu po trzy na każdą rodzinę, dodatkowego panelu zewnętrznego w przypadku dwóch furtek,i dwóch dodatkowych kamer i sterowania oświetleniem np. podświetleniem ścieżki. Urządzenie łatwe w montażu łączone za pomocą tylko dwóch przewodów.

 Monitor wewnętrzny

Urządzenie obsługuje podstawowe funkcje : obiór wywołania, otwarcie furtki i bramki , podgląd z kamery, interkom pomiędzy maksymalnie trzema wideodomofonami, dodatkowo istnieje możliwość sterowania dodatkowym oświetleniem (podświetlenie ścieżki, dojścia do posesji lub schodów itp.)

1.Przycisk światła.
2.Przycisk otwierania bramy.
3.Przycisk wywołania panelu zewnętrznego/ podgląd z kamer.
4.Klawisz odpowiedzi / jeżeli są podłączone dodatkowe monitory przycisk interkomu.
5.Przycisk otwierania furtki.
6.Dioda Led zasilania (niebieska)/ tryb cichy (czerwona).
7.Dioda Led połączenia.
8.Podświetlane ikony aktywowane w momencie korzystania monitora.



1.Przełącznik ustawień (główny/dodatkowy monitor w mieszkaniu).
2.Przełącznik ustawień (urządzenie zainstalowane w mieszkaniu 1/2).
3.Głośnik.



Panel zewnętrzny

    Zewnętrzny panel z kamerą wykonany z aluminium w kolorze srebrnym. Współpracuje z dodatkową kamerą i dodatkowym oświetleniem załączanym z wideomonitora.



1.Głośnik
2.Kamera
3.Mikrofon
4.Podświetlenie LED.
5.Podświetlana etykieta lokatorów/ klawisz wywołania



1.Regulacja głośności głośnika.
2.Regulacja głośności mikrofonu.
3.Zaciski połączeniowe zdejmowalne
-zamek bramy (12V/24V AC/DC 1A),
-zamek drzwi (18V, 4A impulsowo, utrzymanie 250mA),
-światło (12V/24V AC/DC - do wysterowania przekaźnika) - działa z 369220, nie działa z 369110 (nie posiada przycisku na panelu),
4.Dip switch konfiguracji kamery CCTV (off-brak kamery/on- z dodatkową kamerą)
5.Dip switch konfiguracji panela zewnętrznego (off- urządzenie główne/ on -urządzenie dodatkowe)

Możliwe konfiguracje zestawu

Dom 2-rodzinny z jednym wejściem

 z możliwością rozbudowy o dwa dodatkowe monitory dla każdej z rodzin i kamerę zewnętrzną jako dodatkową ochronę

Dom 2-rodzinny z dwoma wejściami

z możliwością rozbudowy o dwa dodatkowe monitory dla każdej z rodzin, dodatkowym panel zewnętrzny dla drugiego wejścia i dwie kamery zewnętrzne jako dodatkowa ochrona)
